Y型过滤器新华供应

Y型过滤器--产品概述
Y型过滤器由壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
Y型过滤器的滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。常用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
GL11H/Y丝扣Y型过滤器主要应用于口径较小的管道设备,连接拆卸方便,排污性能可靠,经济适用。是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端,用来清除介质中颗粒性杂质,免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏,从而避免了维修费用和生产损失,保护阀门等设备的正常使用。采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便、纳污量大等等特点,主要用于水、蒸气等介质。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。可根据用户需要设置过滤网的目数。
Y型过滤器--工作原理
※起泡点法测试原理:当滤膜和滤芯用一定的溶液完全浸润,然后通过气源在一侧加压(我们仪器里面有进气控制系统,可以稳定压力,调节进气),随着压力的增加,气体从滤膜的一侧放出,表现膜一侧出现大小、数量不等的气泡,通过仪器判断出对应的压力值就是泡点。
※扩散流法测试原理:扩散流测试是指当气体压力在滤芯起泡点值的80%时,这时还没有出现大量的气体穿孔而过,只是少量的气体先溶解到液相的隔膜中,然后从该液相扩散到另一面的气相中,这部分气体称之为扩散流。
※为什么扩散流的方法更好:起泡点值只是一个定性的值,从开始起泡到最后的群起泡是一个比较长的过程,不能准确的定量。而测量扩散流值是一个定量值,不但能准确的确定过滤器的完整性,而且还能反应出膜的孔隙率、流量和有效过滤面积等方面的问题,这也就是为什么现在国外厂家都用扩散流法测试完整性的原因。
※水侵入法测试原理:水侵入法专用于疏水性滤芯的测试,疏水性膜抗拒水,孔径越小,把水挤入疏水膜中需要的压力越大。所以在一定的压力下,测量挤入滤膜中的水流量来判断滤芯的孔径。
Y型过滤器的零部件材料

壳体材质 碳钢WCB、 黄铜B62 不锈钢304、316、316L
滤框滤网材质 不锈钢304、316、316L
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
防爆级别 BS5501: IIA、IIB、IIC
环境温度(℃) -30~380 -80~450
公称压力(MPa) 1.6-4.0
过滤精度(目/in) 10~300

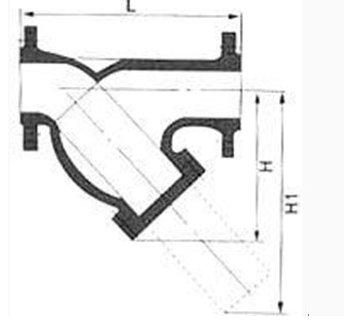

Y型过滤器的安装尺寸
Y型过滤器 新华供应

通径DN

L

D

D1

H2

B

f

n-φ

15

150

95

65

70

14

2

4-φ14

20

150

105

75

 70

14

2

4-φ14

25

160

115

85

80

14

2

4-φ14

32

180

135

100

 90

16

3

4-φ18

40

200

145

110

100

16

3

4-φ18

50

220

160

125

 130

16

3

4-φ18

65

 250

180

145

165

18

3

4-φ18

80

280

195

160

195

20

3

8-φ18

100

320

215

180

 230

20

3

8-φ18

125

360

245

210

 300

22

3

8-φ18

150

430

280

240

 335

24

3

8-φ23

200

505

335

295

 420

26

3

12-φ23

250

550

405

355

  512

30

3

12-φ25

300

680

460

410

 580

30

4

12-φ25

350

700

520

470

  640

34

4

16-φ25

400

790

580

525

  700

36

4

16-φ30

450

850

640

585

 790

44

4

20-φ30


Y型过滤器--适合物料
a、 化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等;
b、化工生产的腐蚀性物料,如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等;
c、 制冷中的低温物料,如:液甲烷、液氨、液氧及各种制冷剂;
d、 轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。
Y型过滤器--技术参数
2、过滤精度:10-480目(一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-480目/cm2。)
3、工作温度:≤90℃
4、公称通径:DN25—DN600mm
5、公称压力:PN≤1.6Mpa(其它工作压力可按用户要求设计)
6、法兰标准:GB81-59(也可按用户要求制造)
7、壳体材质:A3、304、304L、316、316L
8、密封材料:聚四氟乙烯、丁腈橡胶、耐油石棉胶

Y型过滤器--选型原则
1、进出口通径:
原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力:
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择:
主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质:
过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa

Y型过滤器--安装与维护
安装过滤器前要认真清洗所有管道的螺纹连接表面,使用管道密封胶或特氟龙带(聚四氟乙烯)要适量。末端螺纹不做处理,以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。
警告
安装1-1/4”(DN32)或更大口径的承插焊过滤器或所有D 系列过滤器时,应注意这类过滤器的垫片是非金属材质的,容易由于过热而损坏。因此应缩短焊接时间,并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热(D 系列过滤器),建议先将垫片拆下再加热。
过滤器的运行及维护
系统最初工作一段时间后(一般不超过一周),应进行清洗,以清除系统初始运行时积聚在滤网上的杂质污物。在此后,须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵,
清洗过滤器时要将滤网限位器以及滤网拆下。
警告:每次维护、清洗前,应将过滤器与带压系统隔离。清洗后,重新安装时要使用新的密封垫。
