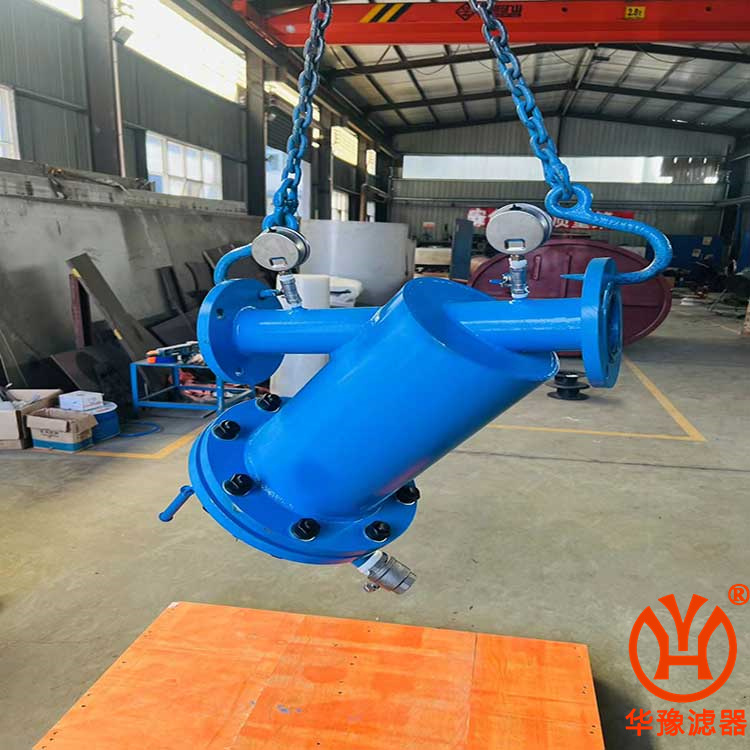

手摇刷式过滤器DN50
手摇刷式过滤器DN50

手摇刷式过滤器DN50
手摇刷式过滤器原理概述
   手摇刷式过滤器的由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成,清洗刷架组穿过过滤器盖,清洗刷安装在不锈钢过滤网内部,水流经手摇刷式过滤器时,杂质被滤网拦截,当需要排污时,只要打开排污阀顺时针方向摇动手柄数圈,即可完成排污,不必拆卸过滤器清洗内部滤网,清洗排污过程水流不中断。
手摇刷式过滤器产品特点
★结构设计简单、高过滤效率、高可靠性
★手动刷式不停机清洗
★较大的过滤面积,极小的压损。
★清洗不断流,特别适用于二十四小时不停机系统
★安装灵活,可以水平安装也适应于垂直安装
手摇刷式过滤器产品选型
    为了能更适用客户的水系统,为了最佳的过滤效果,达到为客户节能、省电、省水、环保的最高要求,华豫阀门做为领先的水过滤解决方案供应商,我们的工程师将用他们最专业技术知识,丰富的操作经验,为您做出最佳的方案选择。
您在选择手摇刷式过滤器的时候,请考虑以下几个参数
1、处理流量
2、过滤介质的化学性质
3、过滤介质的悬浮物浓度
4、要求的过滤精度
5、管道的压力
手摇刷式过滤器精度对照表

微米(μm 10 25 30 40 50 80 100 120 150 200 400 800 1500 3000
   1500 650 550 400 300 200 150 120 100 80 40 20 10 5

型号 接口 处理量 手摇刷式Y型过滤器
mm T/H Φ L L1 L2 L3 H 重量
HY-SY-50 50 15 159 300 600 80 810 650 37
HY-SY-80 80 50 159 300 600 80 810 660 37.5
HY-SY-100 100 80 159 300 700 80 810 670 38
HY-SY-125 125 125 219 350 750 80 820 680 40
HY-SY-150 150 180 275 350 800 80 950 720 57
HY-SY-200 200 320 325 525 850 80 1050 850 77
HY-SY-250 250 490 377 650 900 80 1350 4050 130
HY-SY-300 300 710 426 700 950 80 1740 1360 202.5
HY-SY-350 350 970 478 820 1170 100 2350 1740 290
HY-SY-400 400 1500 650 950 150 100 2460 1850 310
HY-SY-500 500 1950 720 1100 1800 100 2500 1950 350


手摇刷式过滤器DN50


手摇刷式过滤器技术参数
单台最大过滤流量可达970m3/h
过滤精度从4000微米-20微米
滤网可选钻孔(4000-800μm),楔形(1000-50μm)编织复合(800—20μm)
最小工作压力≥0.1MPa
最高工作压力≤1.6MPa(特殊可定制)
工作温度≤95℃
清洗方式:刷式
安装形式:可立式安装或卧式安装,多台并联可获得更大流量
手摇刷式过滤器安装注意事项
1、按照 手摇刷式过滤器本体上的箭头提示方向连接管道
2、安装时应考虑便于检修,且应安装旁通管道。
3、安装时应尽量考虑排污口在下部,便于杂物的排放。
4、手摇刷式过滤器可水平或垂直安装,垂直安装时要求水流方向是自上而下的,当进出口压力达到0.3Mpa,需要打开排污阀,人工轻轻顺时针方向转动清洗手柄,直至排出水质变清,关闭排污阀。
订货须知:
①手摇刷式过滤器产品名称与型号。
②手摇刷式过滤器口径。
③手摇刷式过滤器是否带附件以便我们的为您正确选型。
④手摇刷式过滤器的使用压力。
⑤手摇刷式过滤器的使用介质的温度。
若已经由设计单位选定新乡市华豫滤器有限公司的手摇刷式过滤器型号,请按手摇刷式过滤器型号直接向我司销售部订购。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的华豫滤器专家为您审核把关。
