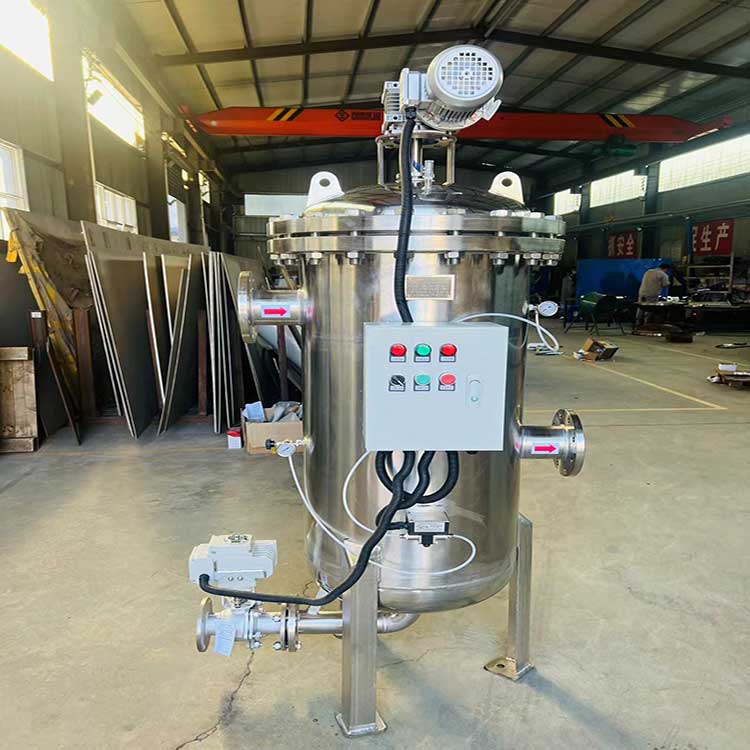

全自动自清洗过滤器
全自动自清洗过滤器

一、 自清洗过滤器简介
    过滤器是水净化过程中不可缺少的处理手段,用于拦截水中的各种杂质,以净化水质或保护系统中其他设备的正常工作。普通网式过滤器因其结构简单、过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域,但其缺点是纳污量小、易受污物堵塞、清洗工作复杂,必须对设备进行拆卸才能实现对过滤部分的清洗,无法监控过滤器的状态,而且受人为因素影响比较大,使整个系统的自动化程度很低。全自动过滤器可对原水进行过滤并自动对滤芯进行清洗排污,且清洗排污时系统不间断供水。该设备与以往的过滤器相比具有自动化程度高,处理量大,可自行清洗排污,并不间断供水,应用面广泛等优点。
二、自清洗过滤器使用范围
   全自动自清洗过滤器广泛适用于循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水锅炉系统等,分别用来保护冷却设备、热交换装置、空调器、锅炉等。该设备适用行业面广,包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。该设备要求流经过滤器的水温不可超过 95℃。入水水质要求:入水中悬浮物小于 200mg/L,短时间允许悬浮物达到 660mg/L。 若水质达不到要求,需在过滤器入水口前加预处理。
三、自清洗过滤器产品功能及特点
1、产品功能:全自动自清洗具有对原水进行过滤并自动对滤芯进行清洗排污的功能,且清洗排污时系统不间断供水。全自动过滤器的清洗有两种方式:自动控制和手动控制。
自动控制:自动控制有定时和压差两种方式。在过滤时间定时器上设定过滤时间,当过滤时间到,启动排污,排污时间由排污时间定时器设定;同时控制系统实时将系统压差与用户设定的压差相比较,当系统压差达到设定压差时,过滤器也进行清洗排污,排污时间由排污时间定时器设定。排污时间到,停止清洗,系统恢复至其初始状态,为下一个过滤工序作好备。
手动控制:手动控制是系统调试、系统工作状态检测,系统故障排除和按需清洗排污的最佳手段。将操作面板上的“手动/自动”选择开关拨到手动位置,分别进行手动排污和手动清洗。用户可根据需要选择两种控制方式,具体操作见后面的操作部分。
2、全自动自清洗过滤器产品特点
1) 过滤精度默认为 100 微米,且从 100 至 3000 微米可选,过滤面积大,纳污量高, 用户可根据实际工况定制。
2)清洗方式简单,且清洗循环电子监控,可实现自动清洗排污。全自动过滤器控制系统中的各参数均可调节。
3)设有电机过载保护,可有效保护电机。
4)全自动自清洗过滤器具有在清洗排污时不间断供水、无需旁路的特点,且清洗时间短,排污耗水量少,不超过总流量的1%
5)模块式结构,维修性强,安装拆卸简便易行。
6)与用户管线的连接方式为法兰连接,法兰采用国标法兰,通用性强。
四、自清洗过滤器的技术参数及选型
1.技术参数
 ■过滤流量可定制
 ■过滤精度从4000微米-20微米
 ■滤网可选:钻孔网、楔形丝网、烧结滤网
 ■最小工作压力≥0.1MPa
 ■最高工作压力≤1.6MPa(特殊可定制)
 ■工作温度≤70℃
 ■电源:380V/50Hz
 ■清洗电机功率:0.37-1.5KW
 ■控制电压:AC24V
 ■清洗方式:刷式
 ■控制方式:压差、时间、手动 或PLC控制
 ■清洗时间:可调,一般为50秒
  ■安装形式:可立式安装或卧式安装,多台并联可获得更大流量
  ■排污阀直径:DN25—DN80
  ■压差开关:品牌可选 SOR、UE、上海奉申(默认)等
  ■执行器:默认苏正气动
全自动自清洗过滤器
全自动自清洗过滤器
2.选型注意事项
    为了能更适用客户的水系统的技术要求,为了最佳的过滤效果,达到为客户节能、省电、省水、环保的最高要求,多灵环保做为领先的水过滤解决方案供应商,我们的工程师将用最专业技术知识,丰富的应用经验,为您做出最佳的方案选择。
您在选择自清洗过滤器的时候,请考虑以下几个参数
  ■处理流量
  ■过滤介质的化学性质
  ■过滤介质的悬浮物浓度、特性
  ■要求的过滤精度
  ■管道的压力
  ■介质温度
五、自清洗过滤器的结构形式
可根据客户需求设计安装形式
3.过滤器材质
  ■壳体:碳钢、304不锈钢、316L不锈钢
  ■滤网:304不锈钢、316L不锈钢
  ■排污阀:铸钢、不锈钢
  ■控制器:碳钢喷塑
  ■密封圈:丁腈橡胶
  ■清洗刷:不锈钢、尼龙
六、自动排污过滤器安装及安装注意事项
1)机体上的箭头方向为水流方向,过滤器应按此方向安装,即:系统中水流方向应与箭头方向一致,不得接反。
2) 排污阀出口应安装排污管,连接方式为法兰连接,排污管长度不能超过 15米,且不应有向上的坡角,以免产生背压。
3)自动排污过滤器安装方式应注意水流方向不可弄错,安装时应尽量使排污阀处于水平位置或向下的位置,以保证排污彻底。
4)自动排污过滤器应串联安装在管路系统中,为保证在停机检修时系统不间断供水,系统中应设置旁路,过滤器进出口及旁路均应设置截断用阀门,如:截止阀、球阀、蝶阀等。
5)过滤器规格的选用应与安装管路相匹配,如:系统管径为外径133mm则选 DN125规格过滤器。当过滤器流量不能满足管路要求时,可将两个(或多个)过滤器并联安装.过滤器应安装在系统需保护的用水设备之前,其安装位置应尽量靠近被保护设备。
6)在有可能发生回流的地方,应在过滤器出口安装止回阀。
7)在动力系统中,过滤器应安装在泵与设备之间,越靠近设备越好,若泵与设备之间的压力超过过滤器的极限压力,则应将过滤器安装于泵之前,并且尽量靠 近泵。
8)自动排污过滤器电控器安装电控器出厂时按过滤器默认安装位置固定,如用户实际安装位置与默认不同时,可通过拆下固定电控箱支架的四条安装螺栓,调整到电控箱支架及电控箱的正确方位后,再将四条螺栓用螺母固定即可。
9)合理选择安装环境,注意防水、防雨、防潮。
10)产品出厂前已调试完毕,用户不可随意拆卸或调试电控器。
行过滤,此时过滤时间计时器不计时,压差值达到设定值后开始清洗排污,排污时间到达
设定值后结束,进入下一个过滤周期,如此循环往复。
(三)自动排污过滤器扳手控制:系统提供了定时/压差控制、压差控制、手动控制三套有效的控制方案,互为补充确保系统安全。当出现极端情况如电器故障排污阀不能电动打开,就可以使用专用扳手从排污阀电动头处手动打开,清洗电机同样可以用扳手手动控制。
