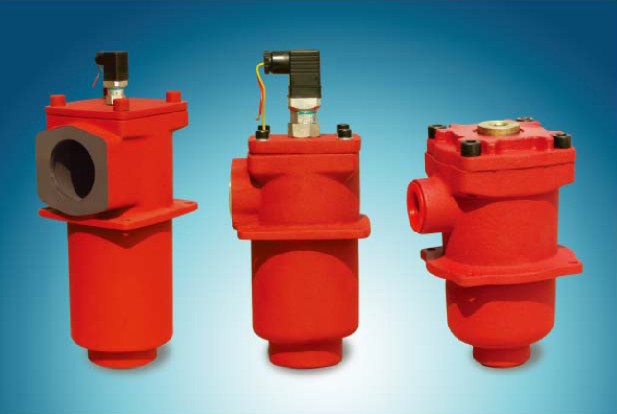

贺德克回油过滤器RF BN/HC110DC10D1.X/-L24用于液压系统会有精过滤，滤除液压系统中元件磨损缠身的金属颗粒以及密封件的橡胶杂质等污染物，使流回油箱的油保持清洁。



该过滤器可直接安装在油箱改版上，也可安装在管路中，滤芯设有污染堵塞发讯装置，滤芯采用玻璃纤维材料折叠而成，具有过滤精度高、通油能力大，原始压力损失小、纳污量大等优点。

玻璃纤维材料的滤芯过滤精度：3、5、10、20 u m

金属网材料的滤芯过滤精度：25、50、100、200 u m

流向：入口在侧面，出口垂直向下。

使用温度：一1 0℃～十1 00℃

旁通阀开启压力：△P=3bar十0.5bar

适用介质：矿物油、润滑油、抗燃油及可迅速分解的生物油

用于水介质过滤时请与厂方联系。



型号说明

RF  BN/HC 330  D   L   10   D   1   X   /-L24

  1        2         3    4    5    6    7    8   9     10

1、过滤器型式

2、滤芯材料，BN/HC 玻璃纤维   W/HC不锈钢 金属网

3、壳体规格/材料

铸钢QT450:30,60,110,160,240,330,660,950,1300
钢焊接：2600.4000.5200.6500.7800.15000

4、工作压力

B=10bar(规格30.2500-15000)

D＝25bar（规格：60-1300）

5、连接形式、连接尺寸

6、过滤精度：um

BN/HC:3,5,10,20

W/HC:25,50,100,200

7、污染发讯器形式

Y 发讯器接口带塑料螺塞

A 发讯器接口带钢制螺塞

B 目视发讯器

C 电气发讯器

D 目视/电气发讯器

8、型式代号

   1   标准连接

9、型式代号

   X   提供最新版

10、补充说明

V    氟橡胶蜜封，过游器适用于易迅速生物分解的油和磷酸酯(HFD—R)

L... 带相应电压的指示灯(24V 48V 110V 220V)

KB   无旁通阀

B    旁通阀有特殊开启压力(B1=1bar，B6=6bar)
