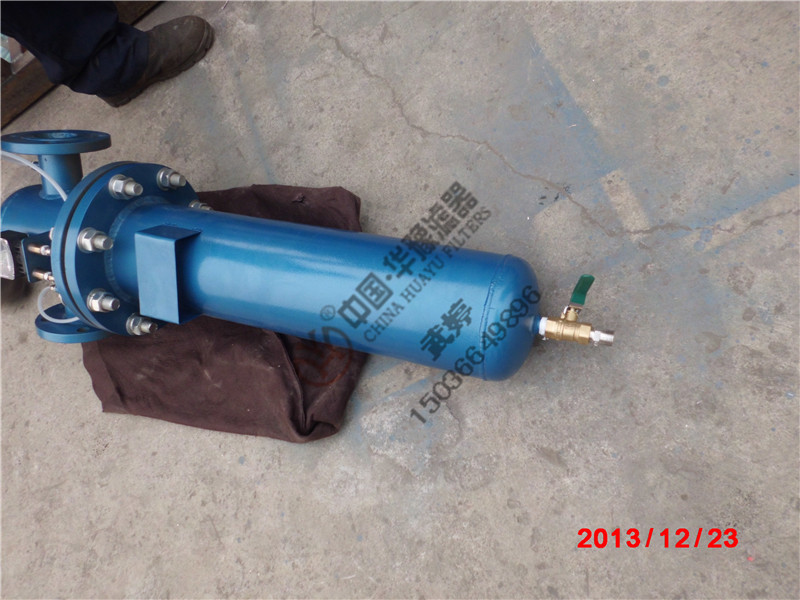

汽水分离器工作原理
通过五级分离—降速、离心、碰撞、变向、凝聚等原理,除去压缩空气(气体)中的液态水份,达到净化的作用。常安置在后冷却器的后面。 汽水分离器产品特点
除水效率高:可除去99%的液态水份 体积小、重量轻。 安装方便,管道式连接、可悬挂安装。 免维护、可靠性好。 寿命长:可使用20年。 按GB150压力容器标准制造,安全可靠。 可选配:自动排水器或手动排水器;液位计;不锈钢材料;高的压力。

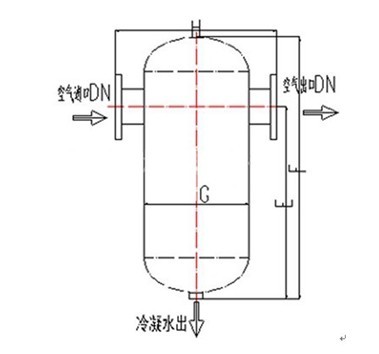

汽水分离器的规格型号
型号 | 口径 | 外形尺寸mm | 处理量m3/min | 排污口尺寸 | 内管 | 配套后冷却器型号 | E | F | G | H | HYFM-QF | DN32 | 280 | 400 | 133 | 330 | 6 | 自动放水阀 |
| HL4/1 ,HL2/1 | HYFM-QF | DN50 | 400 | 600 | 159 | 360 | 18 | 自动放水阀 |
| HL5/1,6/1, | HYFM-QF | DN65 | 400 | 750 | 159 | 360 | 18 | 自动放水阀 |
| HL10/1 | HYFM-QF | DN80 | 510 | 760 | 219 | 420 | 42 | 自动放水阀 |
| HL13/1,20/1 | HYFM-QF | DN100 | 580 | 850 | 273 | 480 | 60 | 自动放水阀 |
| HL40/1 | HYFM-QF | DN125 | 580 | 920 | 325 | 585 | 60 | 自动放水阀 |
| HL60/1,70/1,80/1 | HYFM-QF | DN150 | 650 | 990 | 426 | 650 | 120 | 自动放水阀 |
| HL100/1 | HYFM-QF | DN200 | 630 | 1040 | 426 | 630 | 150 | 自动放水阀 |
| HL150/1 | HYFM-QF | DN250 | 770 | 1180 | 478 | 680 | 200 | 自动放水阀 | 325 | HL200/1 | HYFM-QF | DN300 | 840 | 1300 | 630 | 830 | 400 | 自动放水阀 |
| HL370/1 | HYFM-QF | DN400 | 1180 | 1910 | 820 | 1090 | 600 | 自动放水阀 |
| HL370/1 | HYFM-QF | DN450 |
| 2200 | 920 |
|
| 自动放水阀 |
|
|
汽水分离器技术参数
设计压力 :1.0MPa 水压试验压力 :1.25 MPa 设计温度 :80℃ 腐蚀裕度 :1mm 分离效率 :99% 材料 :Q235-B
