当前位置:主页 > 过滤器 > 管路过滤器 > PHC系列压力管路过滤器华豫供应

PHC系列压力管路过滤器安装于润滑和液压系统的压力管路中,用于滤除系统中诸元件磨损产生的金属粉末及橡胶杂质等污染物,使流回油箱中的油液保持清洁,有利于油液的循环使用;
还设有旁通阀及滤芯污染堵塞发讯器,当滤芯被污染物堵塞到一定程度时,发讯器便会发出讯号,此时若不能及时清洗或更换滤芯,安装在滤头上的旁通阀便会自动开启,以保护设备的正常运行;
滤芯过滤材质有复合纤维、不锈钢编织网、不锈钢烧结毡、木棉定性滤纸等,可根据客户需要适当选取;
上、下壳体均采用铸铁材质,体积小、结构简单、外形美观大方。

性能参数
工作压力:42MPa(MAX)
工作温度:-25℃...+110℃
发讯器发讯压差:0.5MPa
旁通阀开启压差:0.6MPa
工作介质:矿物油、乳化液  磷酸酯液压液  水-乙二醇
发讯器类型:目式压差发讯器、目/电式压差发讯器
过滤材料:复合纤维、不锈钢编织网、木棉定型滤纸、不锈钢烧结网

PHC系列压力管路过滤器华豫供应

型号说明
如:

PHC 330 FD 1 H2 1 B7
1 2 3 4 5 6 7

1、过滤器型式
2、330

代号 流量(L/min)
330 330
500 500
660 660
990 990
1320 1320

3、FD

代号 过滤材料及精度
FB 复合纤维
FT 复合纤维
FC 复合纤维
FD 复合纤维
FV 复合纤维
CD 木棉定型滤纸
CV 木棉定型滤纸
RC 不锈钢烧结毡
RD 不锈钢烧结毡
RV 不锈钢烧结毡
MD 不锈钢编织网
MV 不锈钢编织网
MP 不锈钢编织网
ME 不锈钢编织网
MS 不锈钢编织网

4、1
代号 旁通阀
0 无旁通阀
1 装旁通阀

5、H2
代号 发讯器类型
0 无压差发讯器
S2 目视式压差发讯器
H2 目/电式压差发讯器

6、1
代号 工作介质
1 矿物油、乳化液
2 磷酸酯液压油
3 水-乙二醇

7、B7
代号 B7 F
接口尺寸 G1 1/2 2SAE 6000PSI

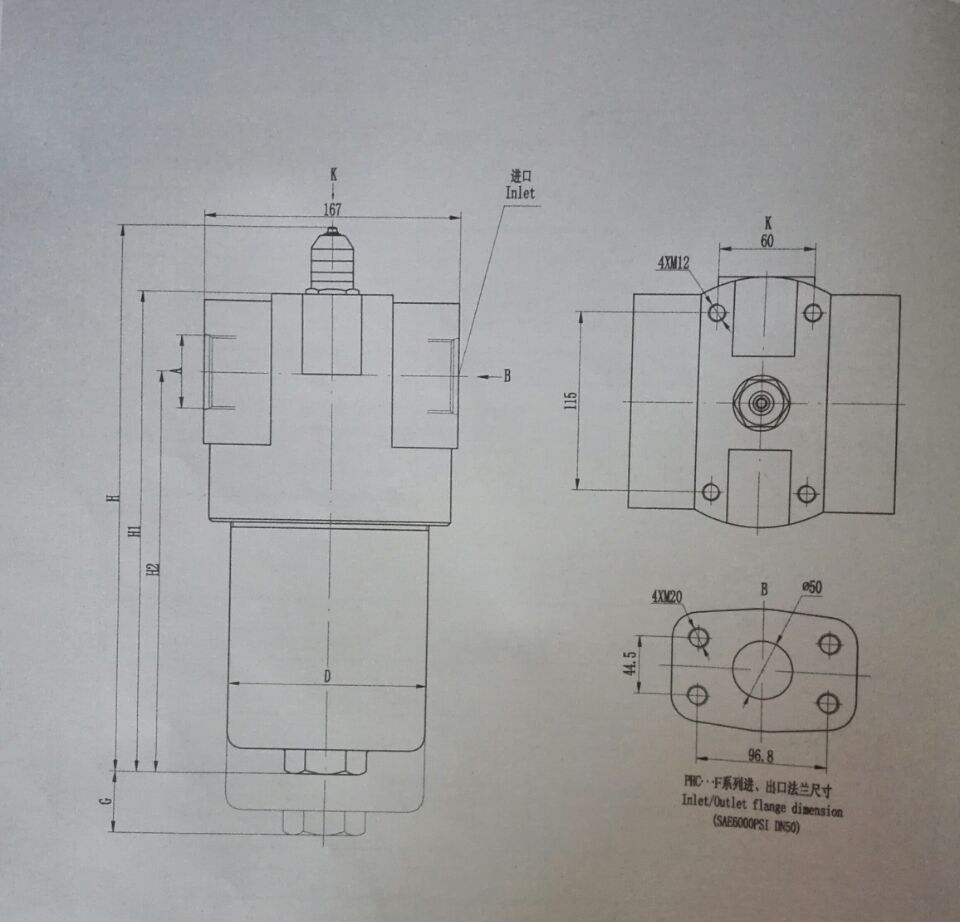

外形尺寸


型号 A D H H1 H2 G
PH330...   130 349 309 257 100
PHC500... G1 1/2 442 402 350
PHC660... 法兰连接时Ø50 159 518 478 426
PHC990...   668 628 576
PHC1320...   834 794 742
