产品说明:

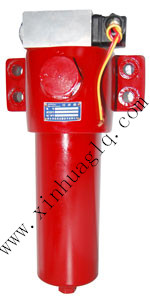

DFB系列高压板式过滤器

高压板式过滤器可直接安装在系统的阀块上,用于进一步清除或阻挡由于外界侵入或元件工作时磨损生成的污染颗粒。特别适用于自动控制系统和伺服的系统。它可防止高精度的控制元件和执行元件由于污染而快速磨损或卡死,从而减少故障,延长元件的使用寿命。过滤器设有压差发讯装置,当滤芯污染堵塞到进出油口压差为0.5MPa时,即发出开关信号,此时应更换或清洗滤芯,以达到保护系统安全的目的。过滤器具有安装结构紧凑、体积小的特点,滤芯采用进口玻璃纤维过滤材,具有过滤精度高、通油能力大、原始阻力小、纳污量大等优点,其过滤精度以绝对过滤精度标定,过滤比β3、β5、β10、β20≥200,过滤效率η≥99.5%。评定方法为ISO16889-99及GB/T18853-2002。
三. 安装尺寸
注:*为过滤精度,若使用介质为水-乙二醇,使用压力32Mpa,公称流量160L/min,过滤精度10μm,带发讯器。则过滤器型号为DFB.BH-H60,滤芯型号为DF0060D010BN3HC。

型号
Model
通径 Dia (mm) 公称流量 Flow (L/min) 过滤精度
Filter rating (μm)
滤芯型号
Model of element
进出油口
O型圈
O-ring
DFB-H30×*C 16 30 3 5 10 20 30 DF0030D*BN3HC 24×2.4
DFB-H60×*C 20 60 DF0060D*BN3HC 32×3.1
DFB-H110×*C 110 DF0110D*BN3HC
DFB-H160×*C 32 160 DF0160D*BN3HC 40×3.1
DFB-H240×*C 240 DF0240D*BN3HC
DFB-H330×*C 330 DF0330D*BN3HC
DFB-H500×*C 500 DF0500D*BN3HC
DFB-H660×*C 660 DF0660D*BN3HC
公称压力
Pressure(Mpa)
32
压力损失
Pressure loss (Mpa)
Initial ≤0.1
Max 0.5
发讯器功率
Indicator power (V/W)
220V/50W

型号
Model
通径
Dia (mm)
公称流量
Flow (L/min)
过滤精度
Filter rating (μm)
滤芯型号
Model of element
进出油口
O型圈
O-ring
DFB-H30×*C 16 30 3 5 10 20 30 DF0030D*BN3HC 24×2.4
DFB-H60×*C 20 60 DF0060D*BN3HC 32×3.1
DFB-H110×*C 110 DF0110D*BN3HC
DFB-H160×*C 32 160 DF0160D*BN3HC 40×3.1
DFB-H240×*C 240 DF0240D*BN3HC
DFB-H330×*C 330 DF0330D*BN3HC
DFB-H500×*C 500 DF0500D*BN3HC
DFB-H660×*C 660 DF0660D*BN3HC
公称压力
Pressure(Mpa)
         32
压力损失
Pressure loss (Mpa)
Initial ≤0.1
Max 0.5
发讯器功率
Indicator power (V/W)
           220V/50W

      液压系统需要保持一定的清洁度,建议定期清洗或者更换滤芯,更换滤芯首选新乡市华豫滤器有限公司。质量保证,性价比高,售后服务一流。如需更多产品资料,欢迎来电咨询我们技术!
